一．概述
礦井提升機是聯系地面和井下的主要運輸工具，礦井提升工作是整個采礦工程中的重要環節。從地下采出的礦石必須提升至地面才有其實際應用價值。廢石的提升、工作人員、材料及設備的升降等都要靠提升機工作來完成。
工程外觀
外轉子電機照片：630kW
左：優利康變頻器(YSD8000T4系列/800kW，配閉環SinCos卡) 右：控制臺圖
左：罐籠圖 右：配重圖
二．方案內容
1．電氣接線圖
變頻器和電機之間存在一定距離，變頻器和電機都要做好接地的準備。
2．變頻器規格
外轉子同步電機額定功率630KW，額定電流1007A,額定轉速50.3rpm,根據電機的型號，我司選擇了額定電流1250A的型號為YDS8800 T4 WN-S變頻器（配備sincos編碼器卡）
3．變頻器調試參數
空車時通過自學習確認編碼器位置后，空車運行正常，滾筒上鋼絲繩，重載微調參數。
4．現場運行情況
下圖為絞車以1.5rpm的速度上提下放的波形。
注：紅色（速度指令），藍色（實際速度），綠色（扭矩），黃色（電流）。
下圖為絞車以1.5rpm的速度重車提升的波形。
注：紅色（編碼器速度），藍色（實際速度），綠色（扭矩），黃色（電流）。
下圖為絞車以1.5rpm的速度重車下放的波形。
注：紅色（實際速度），藍色（速度指令），黃色（扭矩），黃色（電流）。
下圖為絞車以1.5rpm的速度重車提升的波形。
注：紅色（實際速度），藍色（速度指令），綠色（扭矩），黃色（電流）。

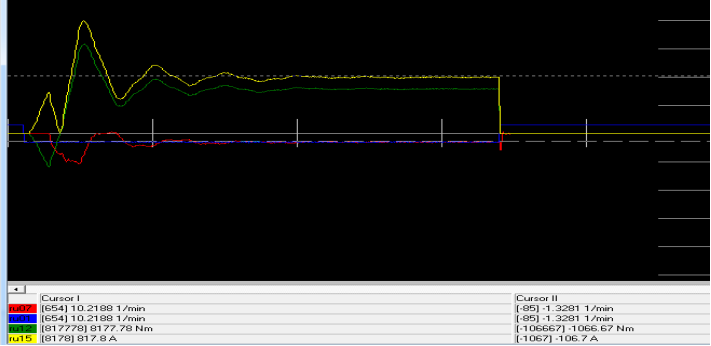

下圖為絞車以12.5rpm的速度輕載提升的波形。
注：紅色（實際速度），藍色（編碼器速度），綠色（電流），黃色（扭矩）。
三．方案特點
這臺應用在豎井上的永磁電機內裝多繩摩擦式提升機，采用優利康380V變頻器直驅380V外轉子同步電機。與客戶之前用的常規的380V變頻器+異步電機+減速機+滾筒結構相比，減少了減速機的保養和維護成本。與高壓的10KV變頻器+10KV電機+滾筒的結構相比，明顯降低了采購成本。
四．結束語
國內礦山年產量小于20萬噸，垂直埋深淺于200m,大多采用斜井提升。
客戶礦區的螢石礦預計年產量60萬噸，垂直埋深大于600m,因此采用豎井提升，對于豎井和斜井的提升機驅動的應用，我司YDS8000系列變頻器（帶sincos編碼器卡）都能完美適配。
另外本次試車時，礦方將負載加到額定負載的110%，以0.5rpm的速度運行時絞車依舊性能穩定。
